栈道钢格栅

W—压焊栈道钢格栅(在标记中可省略)；L—压锁栈道钢格栅。

（2）承载扁钢中心间距，单位为毫米（mm）

（3）横杆中心间距，单位为毫米（mm）

（4）承载扁钢外形标记:

F--扁钢(在标记中可省略)；

详解栈道钢格栅规格型号意义

Ⅰ--Ⅰ型钢；

S--齿型扁钢。

5.表面处理状态标记:

G--热浸镀锌(在标记中可省略)；

P--涂漆；

U--表面不作处理。

3、术语及定义

（1）承载扁钢：承受主要荷载的扁钢；

（2）横杆：固定于负载扁钢上的扭绞方钢、圆钢或扁钢等；

（3）净空间隙：栈道钢格栅开敞通孔的**内切圆直径；

（4）承载扁钢中心间距：相邻的两条承载扁钢中心到中心之间的距离；

（5）横杆中心间距：相邻的两条横杆中心到中心之间的距离；

（6）包边板：焊于栈道钢格栅承载扁钢或其他开口、切口边缘上的扁钢或型钢；

（7）踢脚板：固定于平台四周或栈道钢格栅切口、开孔的边缘的挡板；

（8）栈道钢格栅长度：平行于承载扁钢方向的栈道钢格栅**尺寸，称为栈道钢格栅的长度(L)；

（9）栈道钢格栅宽度：垂直于承载扁钢方向的栈道钢格栅**尺寸，称为栈道钢格栅的宽度(W)。

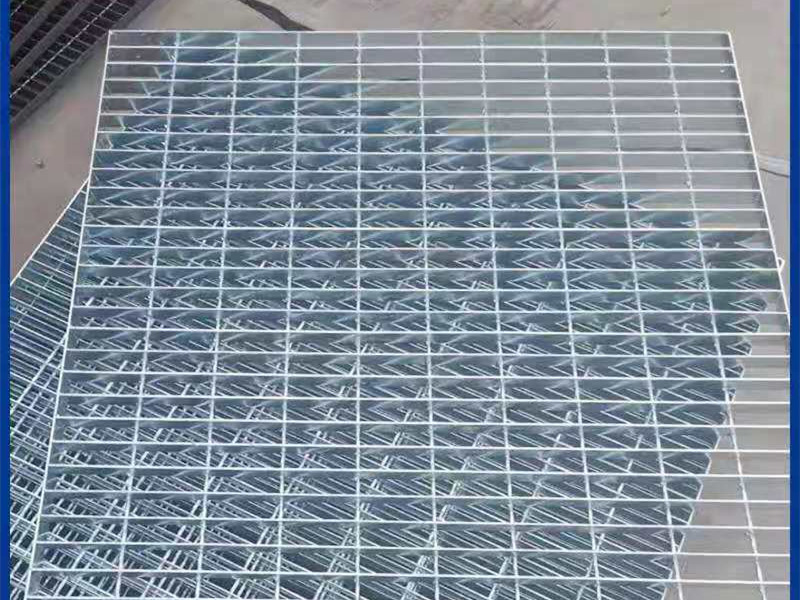

钢格栅板

钢格栅板又叫栈道钢格栅，格栅板是用扁钢按照一定的间距和横杆进行交叉排列，并且焊接成中间带有方形格子的一种钢铁制品，主要用来做水沟盖板，钢结构平台板，钢梯的踏步板等，横杆一般采用经过扭绞的方钢。

钢格栅板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用。也可以采用不锈钢制作．钢格栅板具有通风，采光，散热，防滑，防爆等性能。

1.按焊接方式，可分为：压焊型、相嵌型、穿锁型和穿焊型。

2按按其负载扁钢侧表面的形状，可分为：平面型、齿型和“工”字型等。

3.按其用途可分为：一般用途钢格栅板和专门用途的钢格栅板如：地沟盖板、踏步板等等。

4.钢格栅板按材料分为：不锈钢钢格栅板和碳钢钢格栅板。

制作方法

1.压焊钢格栅板是由负荷扁钢和横杆按一定间距经炜排列，采用200吨液压电阻焊自动化设备焊接成原板，经切割，开孔，包边等工序加工而成客户要求的产品。

2.受荷扁钢间距：两相邻受荷扁钢的中心距，常用30MM，40MM两种。

3.横杆间距：两相邻横杆的中心间距通常为50MM，100，两种，可按客户要求生产。

4.可根据客户要求订制各种型号栈道钢格栅。

表面处理

热镀锌、冷镀锌、电镀锌、喷漆、浸防锈油、浸塑、不处理。
